복잡한 회로의 경우 키르히호프의 전압법칙(KVL)과 전류법칙(KCL)을 이용해서 풀 수 있지만, 이 문제의 경우는 몇 개의 저항을 합산해서 간단한 직병렬회로로 단순화해서 푸는 것이 더 쉽습니다. 키르히호프의 법칙을 이용하면 더 번잡할 것 같네요.

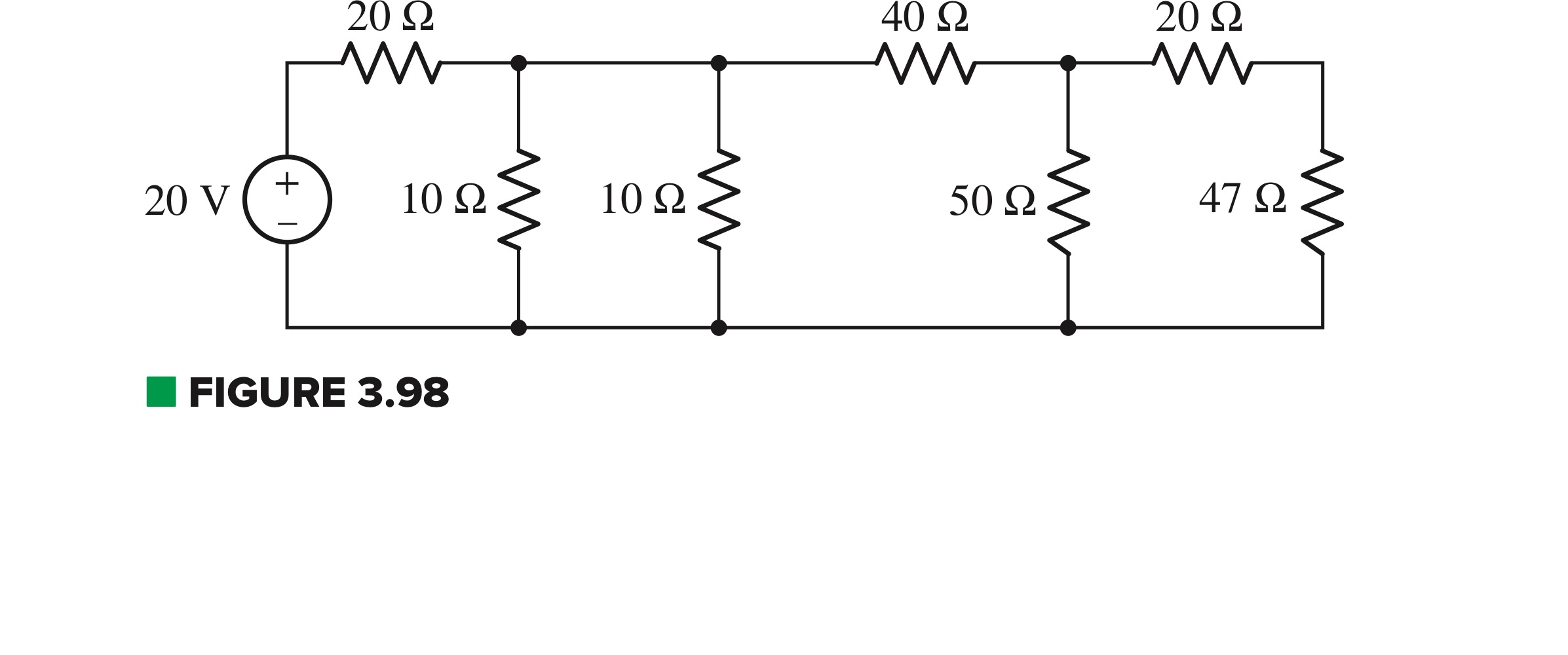

일단 오른쪽 끝의 20+47=67옴과 50옴을 병렬연결하고 40옴을 직렬연결한 꼴로 하나의 등가저항을 결정할 수 있을 것입니다. 그럼 약 68.6옴이 나올텐데요, 이 등가저항과 두 개의 10옴이 병렬연결된 형태의 등가저항을 또 고려해 볼 수 있겠네요. 그러면  4.66옴이 얻어질텐데 이 합성저항에 20옴이 직렬연결된 형태이므로 전체합성저항은 24.66옴 정도 될 것입니다. 20V가 인가 되어 있으므로 회로의 전체전류는 0.811A가 되겠네요.

이와 같이 순차적으로 직병렬된 저항들을 하나의 합성저항으로 만들어가는 과정을 거쳐야 하겠습니다.

일반적인 경우 회로에 분기점이 많을 때는 키르히호프의 법칙이 유리하지만 그림과 같은 회로는 위의 순서대로 생각하는 것이 편리한 것이죠.
